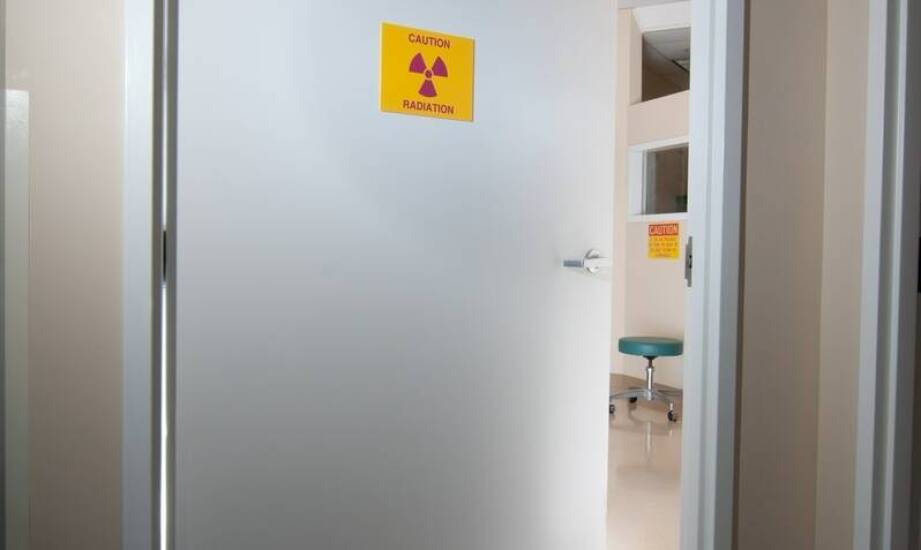

Jakie wymagania muszą spełniać drzwi jako element osłony radiologicznej w gabinecie RTG

Podczas modernizacji gabinetu stomatologicznego lub weterynaryjnego wyposażonego w aparat emitujący promieniowanie jonizujące, standardowa stolarka otworowa przestaje spełniać wymogi bezpieczeństwa. Zwykłe skrzydła wewnętrzne, wykonane z drewna, płyt MDF czy lekkich stopów, nie posiadają odpowiedniej gęstości, aby stanowić wystarczającą barierę ochronną przed przenikaniem fotonów. Wymagają one zastąpienia specjalistycznymi osłonami, które odpowiadają rygorystycznym normom określonym w krajowych przepisach. Jeśli w obrębie otworów drzwiowych zabraknie odpowiednich zabezpieczeń radiologicznych, inwestor nie uzyska pozytywnej opinii i zezwolenia na uruchomienie pracowni od Państwowej Inspekcji Sanitarnej.

Konstrukcja i parametry ochronne skrzydeł radiologicznych

Typ zastosowanej przegrody zależy od jej lokalizacji w gabinecie oraz specyficznych potrzeb operacyjnych danego ośrodka. Skrzydła pełne stosuje się zazwyczaj w ścianach oddzielających pracownię od ogólnodostępnych korytarzy lub pomieszczeń sąsiadujących, gdzie wymagana jest maksymalna izolacja. Wersje wyposażone w przeszklenia wykorzystują dedykowane szkło ołowiane o właściwościach ochronnych ściśle dostosowanych do założeń projektowych. Umożliwiają one personelowi medycznemu bezpieczną obserwację pacjenta w trakcie trwania ekspozycji. W miejscach narażonych na bezpośrednie lub wyjątkowo intensywne wiązki wtórne stosuje się wzmocnione osłony, w których warstwę izolacyjną stanowi dodatkowa blacha ołowiana o odpowiedniej grubości.

Właściwe drzwi rtg muszą charakteryzować się precyzyjnie określonym ekwiwalentem ołowiu, który stanowi miarę ich zdolności do pochłaniania promieniowania. Grubość warstwy ochronnej wynosi zazwyczaj od 1 do 2 mm Pb, co jest wartością dobieraną na podstawie szczegółowych obliczeń dawki promieniowania rozproszonego dla konkretnego źródła emitującego. Sam materiał izolacyjny wewnątrz skrzydła to jednak tylko wycinek poprawnego systemu. Równie istotne pozostają szczeliny obwodowe oraz dolna krawędź. Zastosowanie odpowiednich materiałów uszczelniających, najczęściej profili EPDM lub zaawansowanych mechanizmów opadających, zapobiega przenikaniu promieniowania przez przestrzenie między skrzydłem a podłogą. Połączenia z ościeżnicą muszą zachować absolutną szczelność. Wykorzystuje się tu zazwyczaj głęboką przylgę trójstronną lub specjalne układy labiryntowe w systemach przesuwnych. Pozwala to utrzymać niezbędną ciągłość bariery radiologicznej w obrębie całego przejścia.

Wymogi formalne i integracja osłon z projektem pracowni

Każda bariera ochronna zamykająca wejście do pomieszczenia musi zostać precyzyjnie uwzględniona w dokumentacji. Podstawę stanowi projekt osłon stałych, sporządzany zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Zdrowia z 21 sierpnia 2006 roku. Akt ten określa szczegółowe warunki bezpiecznej pracy z urządzeniami emitującymi promieniowanie jonizujące. Przed rozpoczęciem jakichkolwiek prac montażowych, dokumentacja ta wymaga zaopiniowania przez właściwą terytorialnie stację Państwowej Inspekcji Sanitarnej. Po zakończeniu instalacji konieczne jest wykonanie specjalistycznych pomiarów dozymetrycznych potwierdzających realną skuteczność zamontowanej osłony. Wyniki tych testów, wraz z protokołami powykonawczymi, stanowią nieodłączny element wniosku o wydanie zezwolenia na docelowe uruchomienie pracowni.

Błędy popełnione na etapie instalacji stolarki radiologicznej mogą skutkować odrzuceniem wniosku przez inspektora. Do najczęstszych problemów należą nieszczelne uszczelki opadające oraz niewłaściwe spasowanie ościeżnicy z murem, co prowadzi do lokalnych przekroczeń dopuszczalnej dawki. Wrocławska spółka X-Ray Protect zajmuje się dostarczaniem kompleksowych zabezpieczeń dla gabinetów medycznych, produkując specjalistyczne skrzydła na indywidualny wymiar. Firma ta dostosowuje grubość wkładów z blachy ołowianej do specyfikacji wynikającej z obliczeń dozymetrycznych. Zapewnia to zgodność wyprodukowanych elementów z zatwierdzoną uprzednio dokumentacją. Poprawne osadzenie ramy stalowej, zastosowanie wkładek ołowianych pod zamki oraz precyzyjna kalibracja wytrzymałych zawiasów pomagają całkowicie wyeliminować ryzyko przecieków promieniowania w newralgicznych punktach styku.

W niewielkich punktach stomatologicznych operujących aparatami wewnątrzustnymi, stolarka otworowa wyposażona we wkład ołowiany stanowi po prostu jeden z podstawowych elementów barier stałych. Działa ona w bezpośrednim połączeniu z odpowiednio zbadanymi ścianami oraz stropem. W przypadku bardziej rozbudowanych pracowni diagnostycznych, tomograficznych lub klinik weterynaryjnych, główne przejścia traktuje się jako fragment znacznie szerszego i bardziej skomplikowanego systemu zabezpieczeń. Wymagają one wtedy ścisłej integracji fizycznej i projektowej z mobilnymi parawanami, stałymi panelami ściennymi oraz oknami obserwacyjnymi dla operatorów. Ostateczny dobór parametrów technicznych każdej przegrody zawsze opiera się na twardych danych pochodzących z profesjonalnych obliczeń osłonności. Tylko takie podejście gwarantuje personelowi medycznemu bezpieczeństwo pracy oraz całkowitą zgodność z wymogami prawa atomowego.
